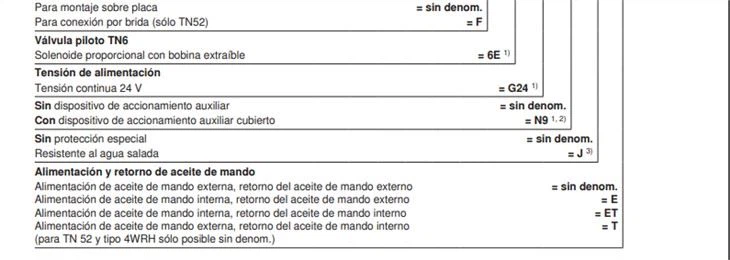

Zawór Rexrotha R900954656 4WRZE16E1-150-7X/6EG24N9ETK31/A1D3V

W przypadku niezasilanych elektromagnesów (5, 6) główny suwak sterujący (11) jest utrzymywany w położeniu środkowym za pomocą sprężyny centrującej (12)

Główny suwak sterujący (11) jest sterowany przez zawór sterujący pilotem (9); główny suwak sterujący jest przesuwany proporcjonalnie, np. przez uruchomienie elektromagnesu „b” (6)

→ Suwak sterujący (2) przesuwa się w prawo, olej sterujący wpływa do komory ciśnieniowej (13) przez zawór sterujący (9) i odchyla główny suwak sterujący (11) proporcjonalnie do elektrycznego sygnału wejściowego

→ Połączenie z P do A i B do T poprzez przekroje typu kryzy z progresywną charakterystyką przepływu

Doprowadzenie oleju sterującego do zaworu sterującego pilotem wewnętrznie przez przyłącze P lub z zewnątrz przez przyłącze X

Wyłączanie elektrozaworu (6)

→ Suwak sterujący (2) i główny suwak sterujący (11) wracają do pozycji środkowej

W zależności od położenia suwaka przepływ następuje z P do A i B do T lub z P do B i A do T (R)

Opcjonalne sterowanie ręczne (14 i 15) może być użyte do przesunięcia suwaka sterującego (2) bez zasilania elektromagnesu.
