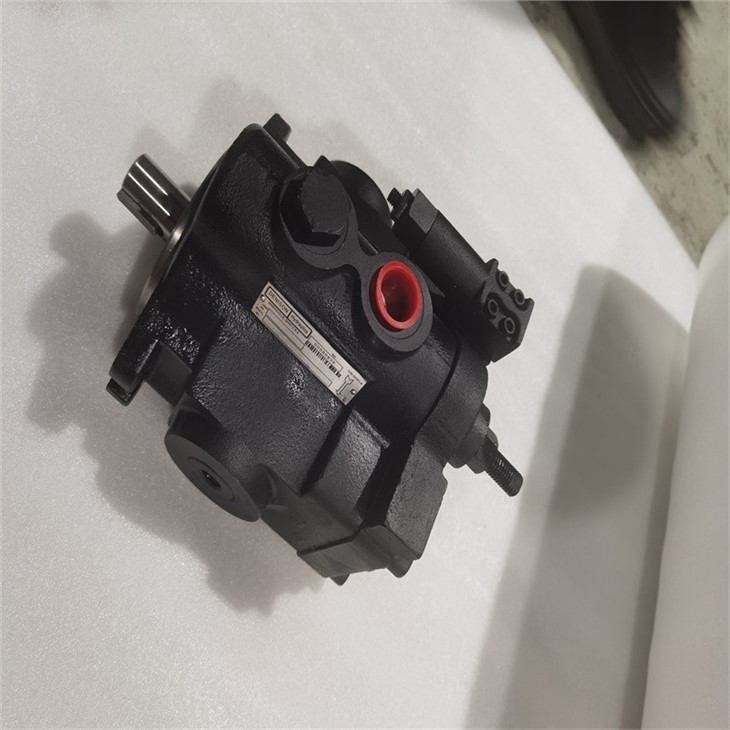

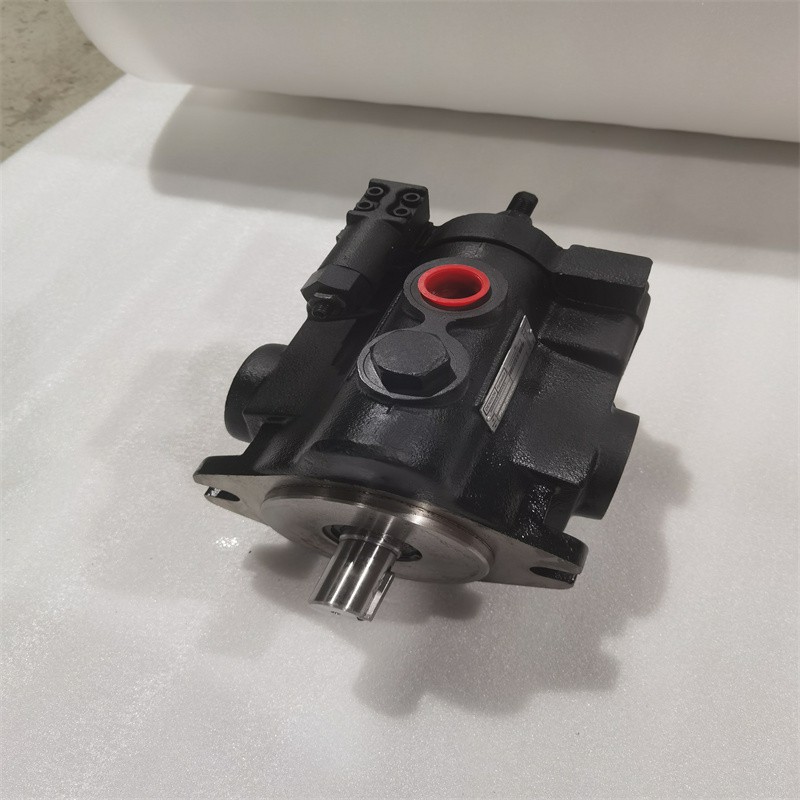

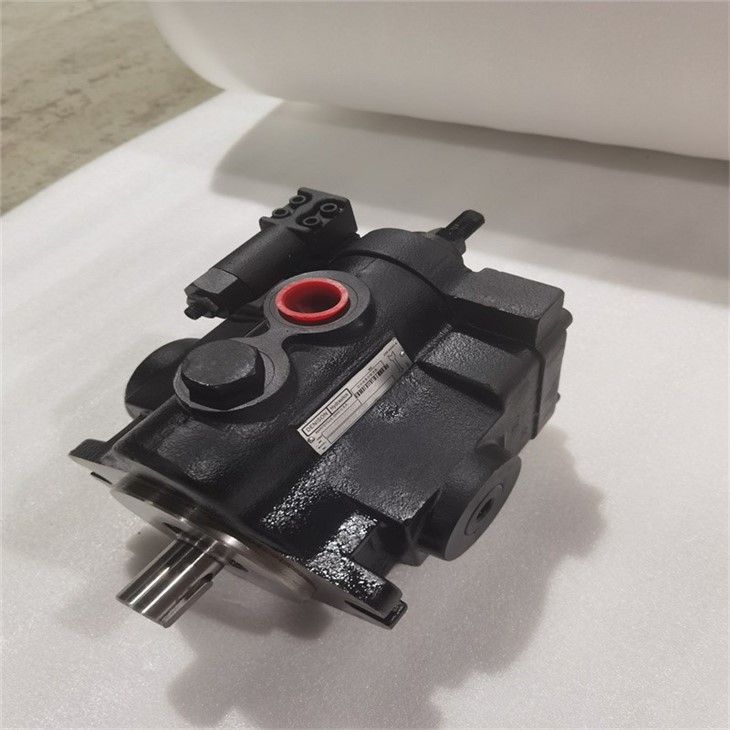

Hydrauliczne osiowe pompy tłokowe Denison Hydraulics PV PVT PV6 PV10 PV15 PV20 PV29 PV6-2R1E-C00 w magazynie



Pompy te mają znane zasady zapoczątkowane w osiowych jednostkach tłokowych DENISON HYDRAULICS. Wał jest połączony wielowypustowo z lufą, na której znajduje się dziewięć tłoków osiowych. Każdy tłok kończy się kulą, na której osadzony jest but, który może się swobodnie obracać i obracać. Opiera się o powierzchnię krzywki, która jest ustawiona pod kątem do osi wału. Przeciwny koniec lufy lekko opiera się o płytkę portu z jej łukowatymi otworami. Komunikują się one z portami A i B zespołu tłoka. Cylinder i szczęki tłoka mogą swobodnie poruszać się osiowo, aby skompensować zużycie, zmiany grubości warstwy płynu i zmiany wymiarów spowodowane temperaturą i ciśnieniem. Stopki tłoka są dociskane do powierzchni krzywki przez płytkę dociskową. Obraca się z prędkością wału i może dostosować się do kąta krzywki za pomocą kuli dociskowej, która go ładuje. Oś krzywki wieszaka, wał i płaszczyzna środka kuli tłoka pokrywają się ze środkiem momentów zespołu, dając w pełni wyważoną konstrukcję. Zmniejsza to siły sterujące i zużycie do minimum. Kąt powierzchni krzywki określa przemieszczenie oraz kierunek przepływu płynu dla danego obrotu. Powierzchnia krzywki jest wsparta na ruchomym wieszaku. Różne elementy sterujące dostosowują i ograniczają kąt wieszaka. Pompy te przeznaczone są do pracy w dowolnej pozycji. Piasta montażowa i kołnierz montażowy z dwoma śrubami są w pełni zgodne z normami SAE, z wyjątkiem przypadków wskazanych na rysunkach montażowych. Wał pompy musi być wyrównany z wałem napędu źródła i powinien być sprawdzany za pomocą czujnika zegarowego. Pasujący otwór prowadzący i sprzęgło muszą być koncentryczne. Ta koncentryczność jest szczególnie ważna, jeśli wał jest sztywno połączony z napędzanym obciążeniem bez elastycznego sprzęgła.
